Descripción

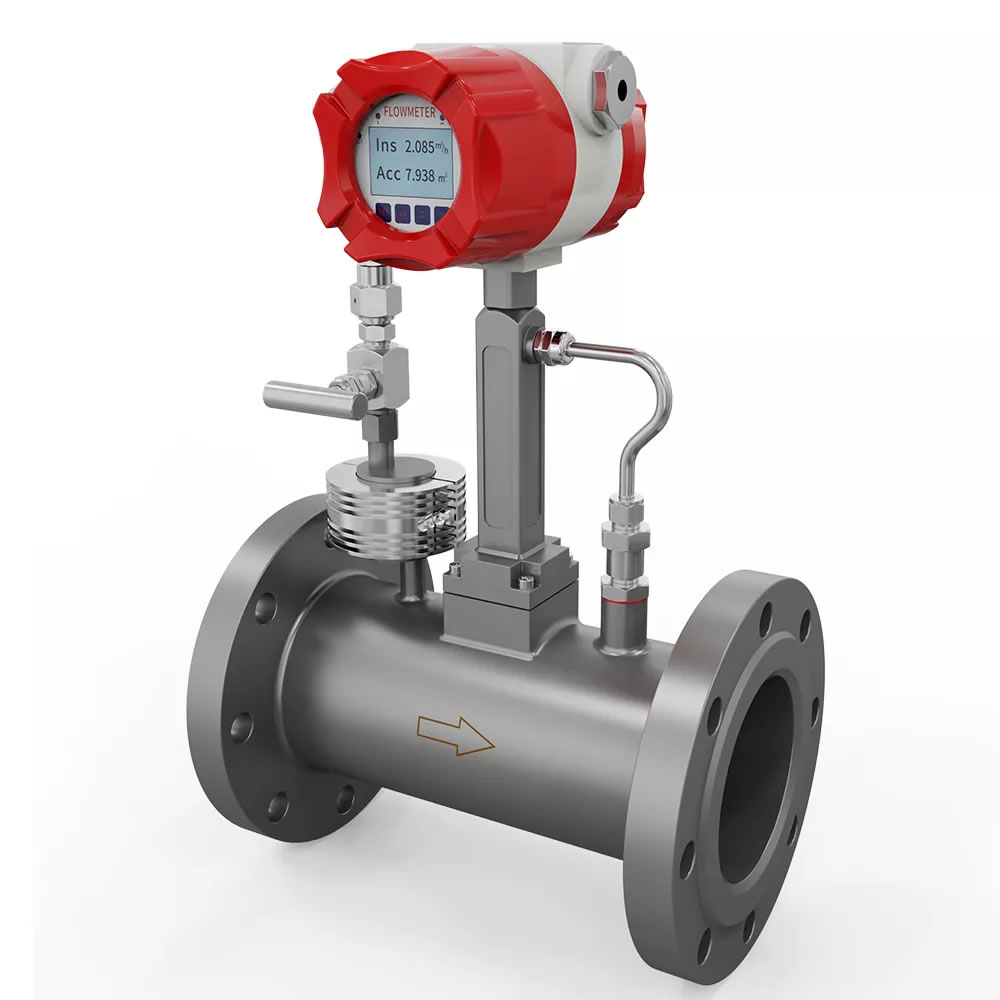

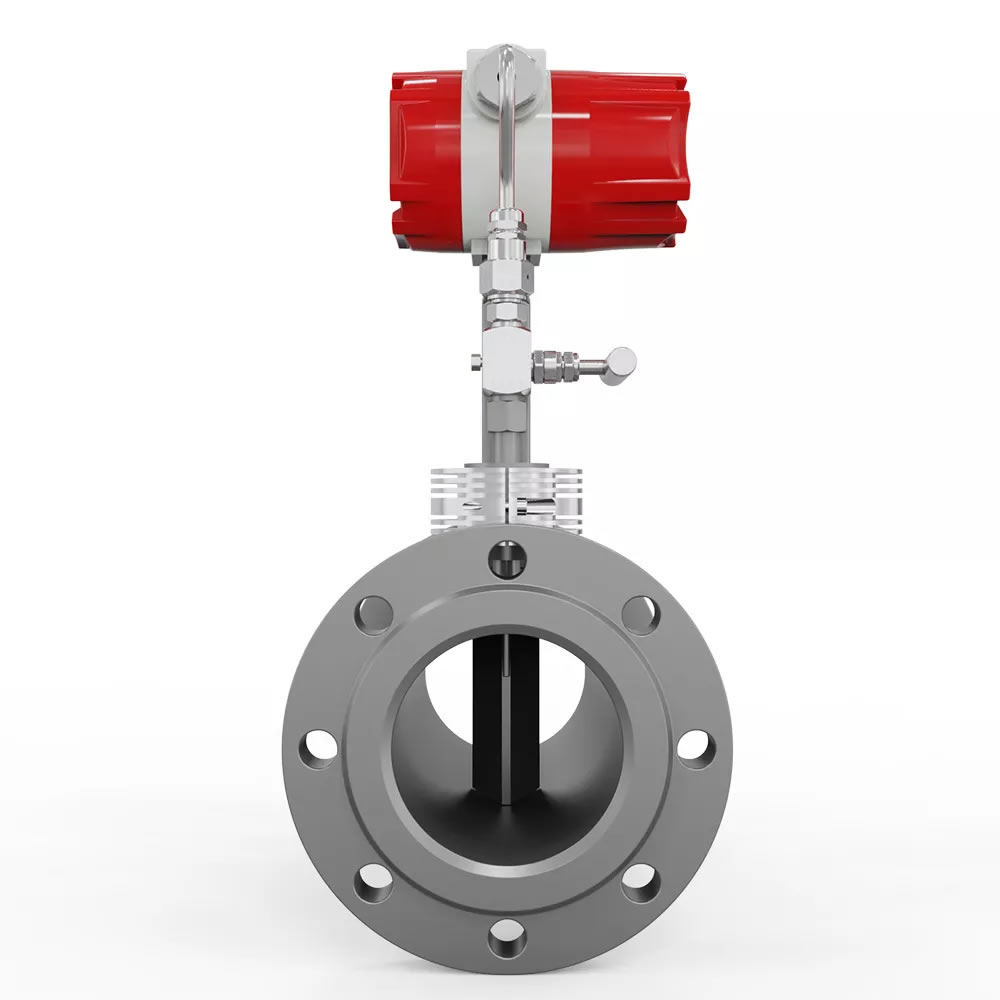

El caudalímetro SUP-LUGB Vortex funciona según el principio del vórtice generado y la relación entre el vórtice y el flujo según la teoría de Karman y Strouhal, que se especializan en la medición de vapor, gas y líquido de menor viscosidad.
- Diámetro de la tubería: DN10-DN500
- Precisión: 1,0% 1,5%
- Relación de rango: 1: 8
- Protección de ingreso: IP65
Principio de medición
Un fluido que fluye con cierta velocidad y pasa por una obstrucción fija genera vórtices. La generación de vórtices se conoce como vórtices de Karman. La frecuencia del desprendimiento de vórtices es una función lineal directa de la velocidad del fluido y la frecuencia depende de la forma y el ancho de la cara del cuerpo romo. Dado que el ancho de la obstrucción y el diámetro interior de la tubería serán más o menos constantes, la frecuencia viene dada por la expresión: f=(St*V)/c*D
